Kalibracja
Kalibracja CNC

Przedmiotem naszych usług jest:

Sprawdzenie stanu technicznego obrabiarki - zbadanie odchyłek kołowości, do tego celu używamy:

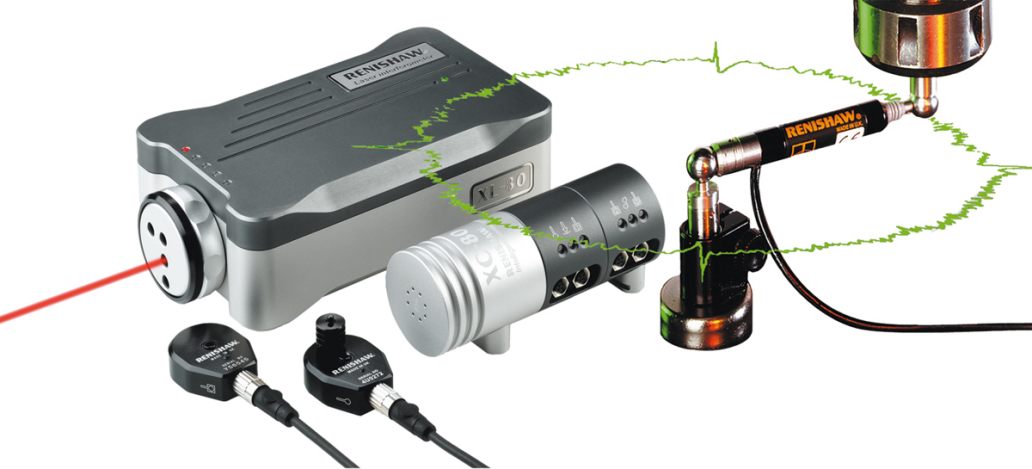

Systememu ballbar QC-10 Renishaw System ballbar QC-10 Renishaw
Laserowy pomiar i na jego podstawie kalibracja obrabiarki ,do tego celu używamy:
Systememu laserowego XL-80 Renishaw System laserowy XL-80 Renishaw
Wykonanie certyfikatów kalibracji oraz raportów pomiarowych z wykresami i tabelami, przedstawiając stan maszyny przed oraz po kompensacji -- zgodnie z normami państwowymi lub międzynarodowymi (np. VDI/DGQ 3441, VDI/VDE 2617, NMTBA, ISO 230-2 i BS4556.

Wykresy wyraźnie przedstawiają dopuszczalne wartości graniczne oraz wielkości różnic, co umożliwia operatorowi dokonanie szybkiej i rzetelnej oceny danych pomiarowych.

Systemem laserowym XL-80 Renishaw
  • Zasięg pomiaru liniowego do 80 m
  • Maksymalna prędkość pomiaru liniowego 4 m/s
  • Rozdzielczość odczytu położenia równa 1..
  • Zbieranie danych z częstotliwością 50 kHz
  • Prezentacja danych w znanym, łatwym do wykorzystania formacie
  • Wyświetlanie odczytów lasera w czasie rzeczywistym.
  • Dokładność systemu . 0.5 ppm
  • Laserowy interferometr posiada certyfikowaną dokładność pomiaru liniowego równą . 0,5 ppm, niezależnie od warunków otoczenia.
W czasie trwania pomiarów na obrabiarce następuje porównywanie rzeczywistych położeń obrabiarki z położeniami uznawanymi przez obrabiarkę za rzeczywiste w maksymalnie wielu miejscach wzdłuż całego przesuwu danej osi.

Następnie oprogramowanie firmy Renishaw oblicza dane korekcyjne do kompensacji rozbieżności w pomiarze.
Wprowadzenie tych danych do układu sterującego maszyny zapewnia skorygowanie większości odchyłek jeszcze przed koniecznością dokonania mechanicznej ingerencji w stan techniczny maszyny.

Systemem ballbar QC-10 Renishaw
  • Dane są analizowane zgodnie z normami ISO230-4, ANSI B5.54 lub B5.57 dotyczącymi stanu technicznego oraz z formatem kompleksowej analizy Renishaw.
  • Błędy obrabiarki są klasyfikowane ze względu na ich znaczenie dla ogólnej dokładności obrabiarki
  • Promień testowy wynosi od 100 mm do 600 mm.
Prezentacja na stronie Firmy Renishaw
